Ekstrudery laboratoryjne

Brabender

Metastation

Ekstruder dwuślimakowy
TwinLab F 20/40

Wolnostojący ekstruder dwuślimakowy, ko-rotacyjny, wykonany w technologii CAN-open BUS z dotykowym wyświetlaczem , wbudowaną jednostką obliczeniową i autorskim oprogramowaniem Meta Bridge® Brabendera.

Zasilanie: 3 x 400 V, 50/60 Hz + N + PE, 63 A
Łączny pobór mocy: 30 kW
Napęd: 10 kW (inwerter)
Maksymalny moment: łącznie 80 Nm, 40 Nm na jeden ślimak
Łoże ślimaków, wymienne typ TSE 20/40D wykonane ze stali M390
Zakres obrotów: 0.2 – 1200 rpm
Otwór wlotowy oraz trzy dodatkowe w odległości, 10 D, 20 D oraz 30 D, które mogą być stosowane do dozowania surowca lub dodatków a ostatecznie jako porty wentylujące

Powyższe umożliwia stosowanie różnych współczynników L/D bez konieczności modyfikacji długości obudowy (beczki) lub ślimaków

Ponadto, dodatki mogą dozowane otworami bocznymi na pozycjach 12 i 22 D.

Podłączenie głowicy: 2 3/4“ pierścień gwintowany

Obudowa ślimaków (beczka) podzielona jest horyzontalnie co pozwala na jej łatwe otwarcie a za tym swobodny dostęp do ślimaków.

4 strefy ogrzewania/chłodzenia (ogrzewanie elektryczne/ chłodzenie wodą)

  • Moc grzewcza: 7.2 kW
  • Wydajność, w zależności od produktu : 1-20 kg/h
  • temperatura: 400° C
  • ciśnienie: 300 bar



Wymiary (ekstruder bez jednostki chłodzącej oraz akcesoriów):

2013mm x 606,5mm x 1205mm (DxGxW) bez monitora
2013mm x 606,5mm x 1566mm (DxGxW) z monitorem
Masa: ok. 480 kg

Ekstruder kompaktowy
typ KE 19/25

Ekstruder jednoślimakowy, wolnostojący, wykonany w technologii CAN-open BUS ( Controller Area Network) składający się z jednostki ekstruzyjnej, napędu, systemów kontroli temperatury i obrotów.

Beczka (barrel) o średnicy 19 mm, L=25 D z dwoma otworami dozującymi oraz trzema strefami: jedna- grzewcza, dwie grzewczo-chłodzące, każda o mocy 1500W.

Chłodzenie powietrzem lub wodą (sekcja podawania)

Pojemność podajnika grawitacyjnego ok. 3L

Pozycje podajnika: dozowanie, stop oraz rozładowanie

Zasilanie: 3 x 400 V, 50/60 Hz + N + PE, 32A

Napęd: 2,4 KW (inwerter)

Maksymalny moment: 100 Nm

Zakres obrotów: 0.2 – 250 rpm, sterowane poprzez inwerter cyfrowy : ręcznie za pomocą wbudowanego kontrolera lub poprzez zewnętrzny komputer PC (przy użyciu CAN-bus)

Maksymalne ciśnienie : 700 bar

Maksymalna temperatura: 450° C

Wydajność: 1-10kg/h ( w zależności od produktu )

Urządzenie może pracować samodzielnie lub poprzez zewnętrzny komputer.

Zabezpieczenia:

  • sprzęgło przeciążeniowe: 150 Nm
  • alarm przeciążeniowy po przekroczeniu 80% obciążenia



Wymiary (bez podstawy mobilnej): 1005 x 440 x 970 mm

Masa(bez podstawy mobilnej): 120 kg

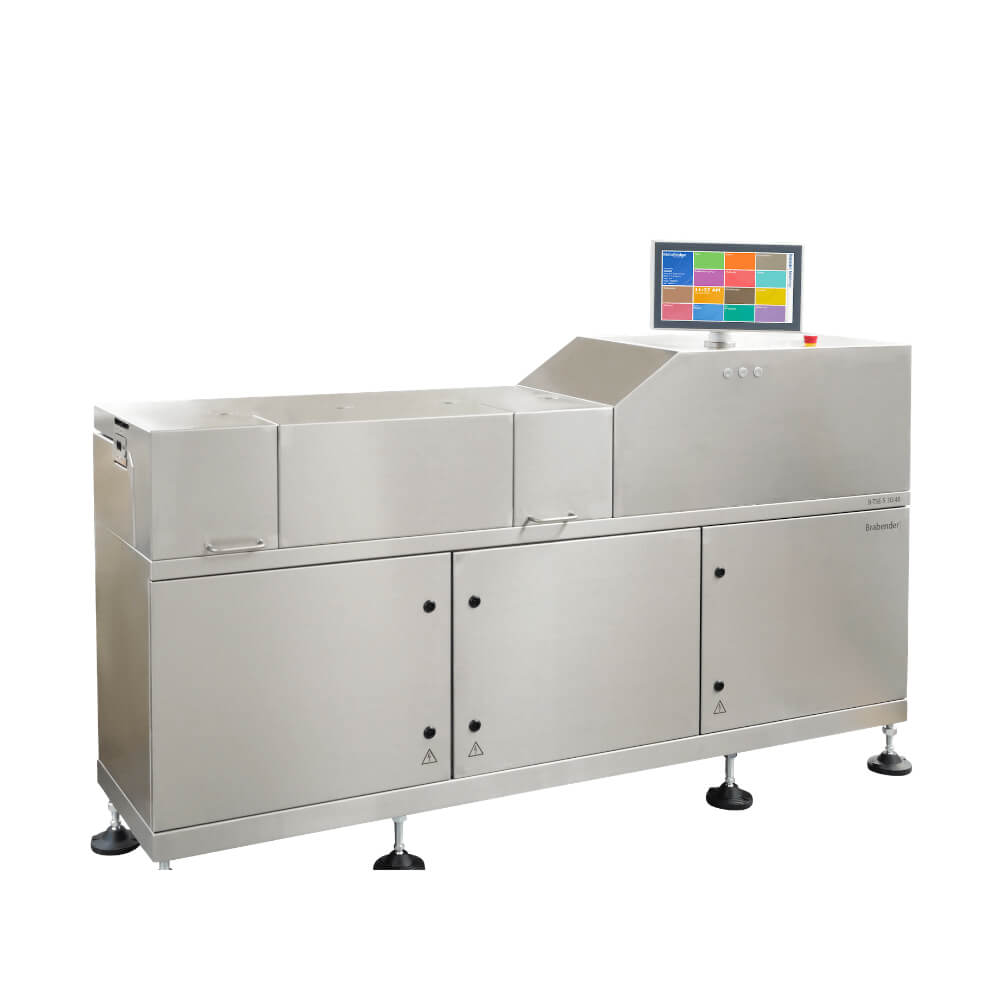

Big Compounder
B-TSE-S 30/40

Wolnostojący ekstruder dwuślimakowy, ko-rotacyjny, wykonany w technologii CAN-open BUS z dotykowym wyświetlaczem, wbudowaną jednostką obliczeniową i autorskim oprogramowaniem Meta Bridge® Brabendera.



Zasilanie: 3 x 400 V, 50/60 Hz + N + PE, 160A

Moc napędu: 39 kW

Średnica ślimaka: 30mm

Długość beczki: 40 D

Maksymalny moment: 150 Nm na ślimak (2x150Nm)

Łoże ślimaków, wymienne typ B-TSE-S 30/40, dostępne 3 rodzaje

Zakres obrotów: max. 1200 rpm

Otwór wlotowy oraz trzy dodatkowe w odległości, 10 D, 20 D oraz 30 D, które mogą być stosowane do dozowania surowca lub dodatków, a ostatecznie jako porty wentylujące.

Powyższe umożliwia stosowanie różnych współczynników L/D bez konieczności modyfikacji długości obudowy (beczki) lub ślimaków



Ponadto, dodatki mogą dozowane otworami bocznymi na pozycjach 12 i 22 D.

Podłączenie głowicy: 2 3/4“ pierścień gwintowany



Obudowa ślimaków (beczka) podzielona jest horyzontalnie, co pozwala na jej łatwe otwarcie, a za tym swobodny dostęp do ślimaków.

4 strefy ogrzewania/chłodzenia (ogrzewanie elektryczne/ chłodzenie wodą)

  • Wydajność, w zależności od produktu: do 100 kg/h
  • temperatura: 450° C
  • ciśnienie: 300 bar



Wymiary (ekstruder bez głowicy):

2200 mm x 1800 mm x 1320 mm (DxGxW)

Masa (bez głowicy): ok. 850 kg
